滤筒脉冲工业除尘设备是以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘设备。设备内部采用先进的褶皱式滤筒为过滤元件,可除去细小的非纤维性粉尘,该机与传统的除尘设备相比,具有体积小、过滤面积大、除尘效率高、压力损失低、运行可靠、使用寿命长等优点。广泛用于机械加工、铸造、化工、陶瓷、制动材料加工、喷粉等行业的粉尘治理和回收以及焊接烟尘的净化

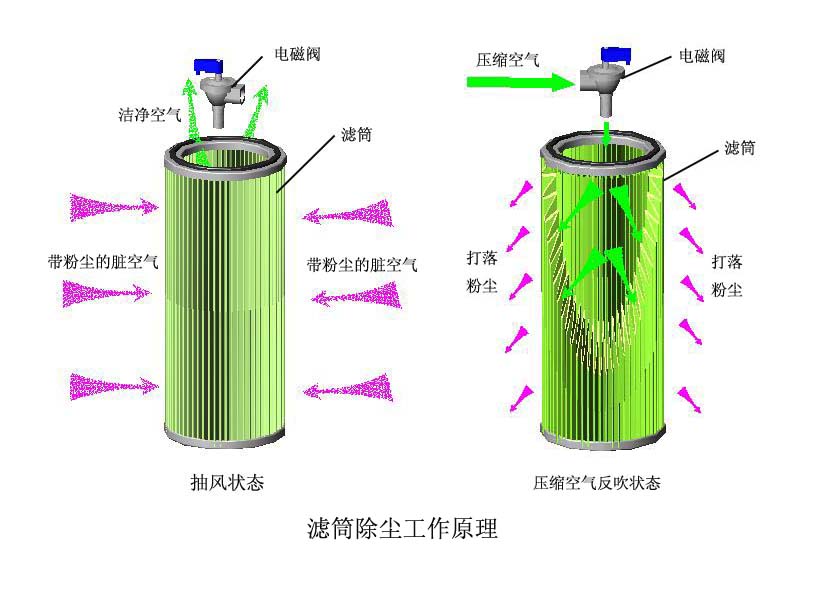

工作原理

当含尘气体由进风口进入除尘设备后,气流速度减慢,粗颗粒脱离气流沉降到集尘室内,细微粉尘随气流穿过滤筒时被阻于滤筒外表面,洁净气体由出风口排出;当滤筒表面灰层较厚时,脉冲控制仪发出指令开启喷吹阀,气包内的压缩空气经喷吹管高速喷出,同时诱导数倍于喷射气量的周围空气进入滤筒,并由内向外快速射出,将滤筒外表面的粉尘吹下落入集尘室内,最后由放灰斗排出。

滤筒自动清洁

滤筒的清洁通过由脉冲控制仪控制的喷吹装置实现。当机组运行一段时间以后,细微的粉尘吸附在滤材表面,使得滤材的透气性降低。每隔一定时间由脉冲控制仪发出信号,控制电磁阀,洁净的压缩空气由阀口喷出。滤材表面吸附的微尘在气流作用下被清除,落在室体下部的集尘斗中。脉冲喷吹需0.40.6MPa的洁净压缩空气,且运行中须保持连续且恒定不变的供气量。

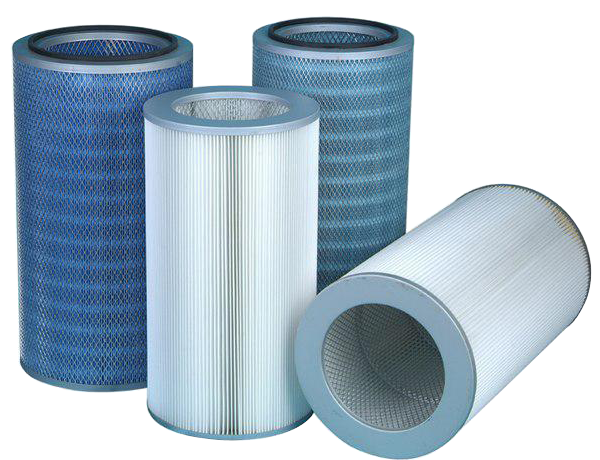

 聚四氟乙烯(PTFE)聚酯覆膜滤筒

系统采用的滤芯为聚四氟乙烯(PTFE)聚酯覆膜滤筒,该滤筒是一种高科技产品,它的微孔结构可在特殊条件下经机械拉伸得到,而丝毫未改变其原有特性。微孔过滤覆膜孔径可控制在0.2-0.3μm,过滤方法属于膜表面过滤。膜表面光滑又具备极佳的化学稳定性,能抗腐蚀,耐酸碱、不老化又憎水性。在过滤时膜表面截留的粉尘很容易剥落,其通气量能长期保持在同一水平上。

image043.png由于覆膜滤筒是用其光滑不粘的表面截留粉尘,利用这一特性不仅可以节约脉冲清灰系统的压缩空气量,又可避免烟尘对薄膜基布的磨损,延长了滤筒的使用寿命,同时为设备提供最低而平稳的压降差。覆膜式滤筒面积大、体积小、降低能量损耗,加大其流量,延长免保养时间。

移动式除尘机


型号

风量m3/h

功率kw

滤筒展开面积m2

DEC1000-L

1000

0.59

14,4

DEC3000-2L

3000

1.30

24

型号: DEC1000-L
风机:EC风机,无极调速
电源:单相220V
额定功率: 0,59 kW
风量:0-1000米3/小时
尺寸: 750x400x1000mm
过滤器:聚酯覆膜滤筒, 手动反吹
滤筒规格: 2Ф325x600mm
滤筒展开过滤面积: 14,4m2

型号: DC3000-2L
风机:EC风机,无极调速
电源:单相220V
额定功率: 1,30 kW
风量:0-3000米3/小时
尺寸: 750x400x1400mm
过滤器:聚酯覆膜滤筒, 手动反吹
滤筒规格: 2Ф325x1000mm
滤筒展开过滤面积: 24m2

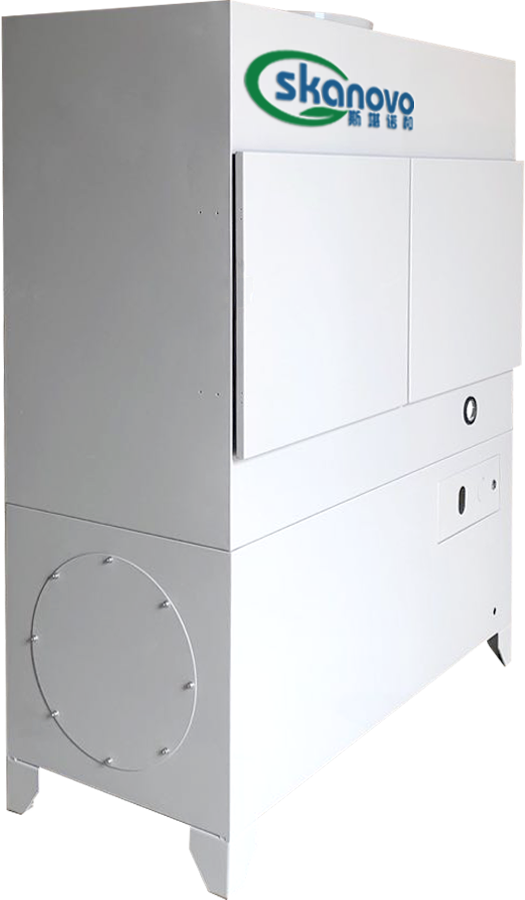

管道除尘机


型号

风量m3/h

滤筒展开面积m2

DC3000

3000

48

DC6000

6000

72

DC10000

10000

144

号: DC6000
风机:EC风机,无极调速
电源:三相380-480V
风量:0-6000米3/小时
进风: 圆形导风圈
出风: 2个标准的圆形导风圈(直径315mm
安装方式:移动或固定,地面或墙壁
尺寸: 1000x900x2210mm
重量: 150kg
过滤器:聚酯覆膜滤筒,可脉冲反吹
滤筒规格: 4Ф325x1500mm,
滤筒展开过滤面积: 4x18m2

型号: DC10000
风机:EC风机,无极调速
电源:三相380-480V
风量:0-10000米3/小时
进风圆形导风圈
出风: 2个标准的圆形导风圈(直径400mm
安装方式:固定
尺寸: 2000x900x2210mm
过滤器:聚酯覆膜滤筒,可脉冲反吹
滤筒规格: 8Ф325x1500mm,
滤筒展开过滤面积: 8x18m2

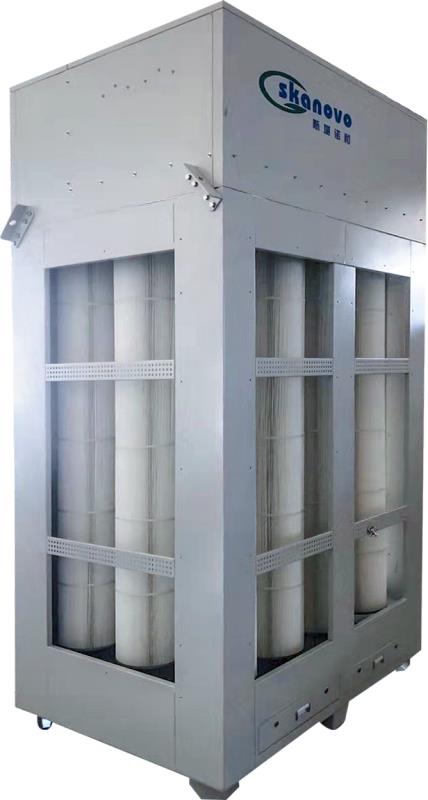

内循环除尘机

WeChat Image_201809261351582.pngimage032.jpg

型号

风量

滤筒展开面积

DEC4000-I

4000

48

DEC6000-I

6000

72

DEC15000-I

15000

288

型号: DEC3000-I
电源:单相220V
额定功率: 1,30 kW
风机:EC风机,无极调速
风量:0-3000米3/小时
进风: 面进风(单面,或者三面)
出风: 2个标准的圆形导风圈(直径315mm
安装方式:移动或固定,地面或墙壁
尺寸: 1000x900x1710mm
过滤器:聚酯覆膜滤筒,可脉冲反吹
滤筒规格: 4Ф325x1000mm
过滤面积: 4x12m2

型号: DEC6000-I
电源:三相380V
额定功率: 2,5 kW
风机:EC风机,无极调速
额定风量:0-6000米3/小时
进风: 面进风(单面,或者三面)
出风: 2个标准的圆形导风圈(直径315mm
安装方式:移动或固定,地面或墙壁
尺寸: 1000x900x2210mm
过滤器:聚酯覆膜滤筒,可脉冲反吹
滤筒规格: 4Ф325x1500mm
过滤面积: 4x18m2

型号: DEC15000-I
电源:三相380V
额定功率: 5,0 kW
风机:EC风机,无极调速
风量:0-15000米3/小时
进风: 面进风(单面,或者三面)
出风: 顶部圆形导风圈
安装方式:固定
尺寸: 1500x2000x3100mm
过滤器:聚酯覆膜滤筒,可脉冲反吹
滤筒规格: 12Ф325x2000mm
过滤面积: 12x24m2

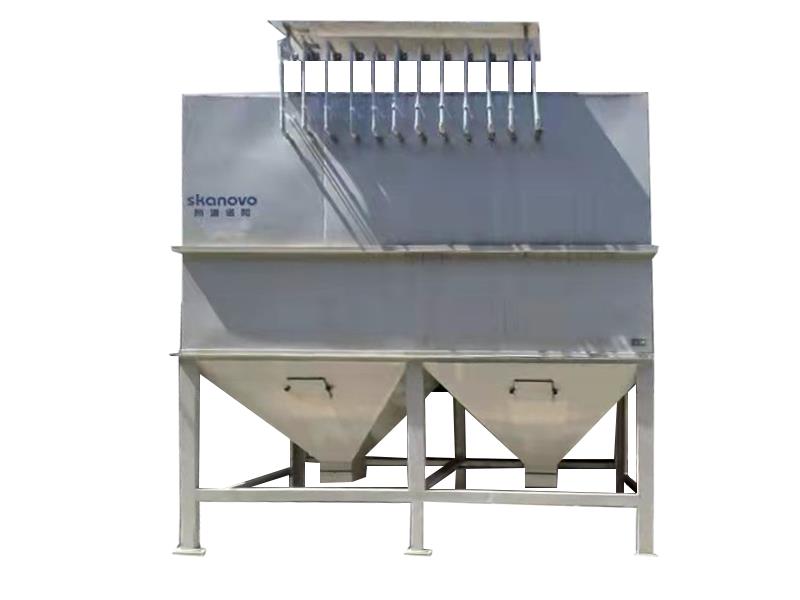

定制管道除尘机

除尘设备可以根据实际情况进行定制,包括尺寸,风量,样式。

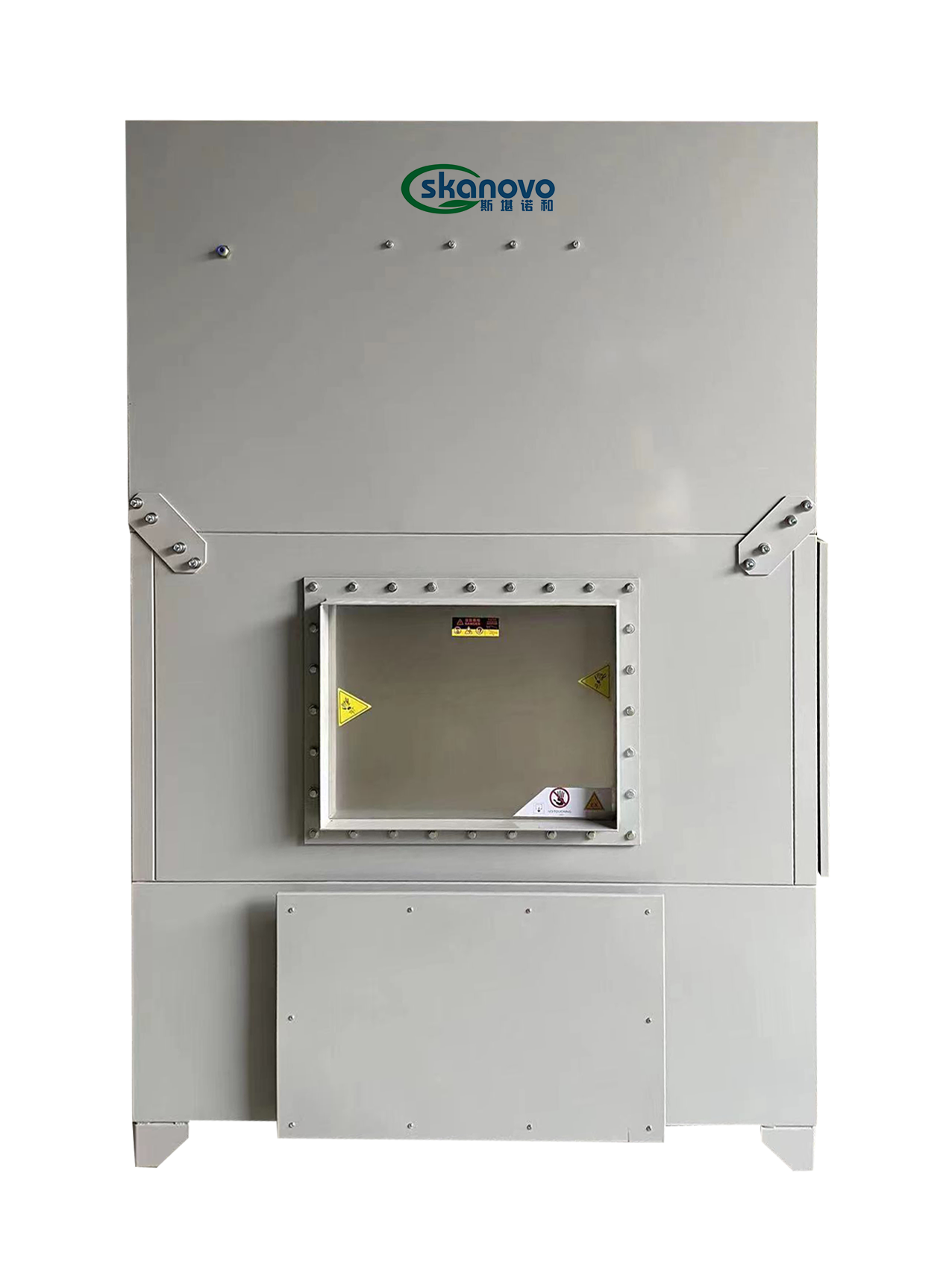

防爆除尘机

防爆处理包括风机,电磁阀和滤筒等部件的选配。设备机箱的制作和设备组装过程中需要做防爆处理。设备上需要装卸压阀。管道连接的时候需要考虑安装防爆阀,可以阻止爆炸沿除尘器的入口管道与其他设备间传播的危险。
